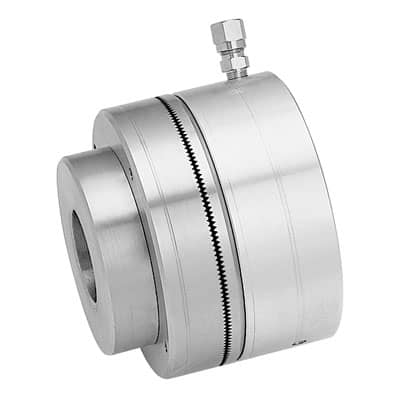

Pneumatische Zahnkupplungen

Die pneumatisch gesteuerten Zahnkupplungen sind für den Trockenbetrieb ausgelegt und werden mit Druckluft bei 6 bar versorgt.

Pneumatische Zahnkupplungen bestehen aus:

• stationärer Kolben
• Zylinder für Dichtringe
• gezahnter Rotor
• Spiralfedern
• Antriebszahnrad mit Passfedernut
• Zahnanker
• Druckluftversorgungseinheit

Der Kolben und der Rotor werden über eine 6-bar-Druckluftversorgung, die mit dem Anker in Kontakt kommt, axial bewegt; das Einkuppeln muss aus dem Stillstand erfolgen. Durch Unterbrechen des Versorgungsdrucks positionieren die Spiralfedern den Kolben und den Rotor in der Anfangsphase entgegen dem Druck neu und heben so jeden Restkontakt oder jedes restliche Kräftepaar auf.
